Hệ thống báo cháy tự động giải quyết nỗi sợ hãi của bạn về cháy nổ

Hệ thống báo cháy tự động

1.KHÁI QUÁT NHIỆM VỤ CỦA HỆ THỐNG BÁO CHÁY TỰ ĐỘNG
1.1. Khái quát

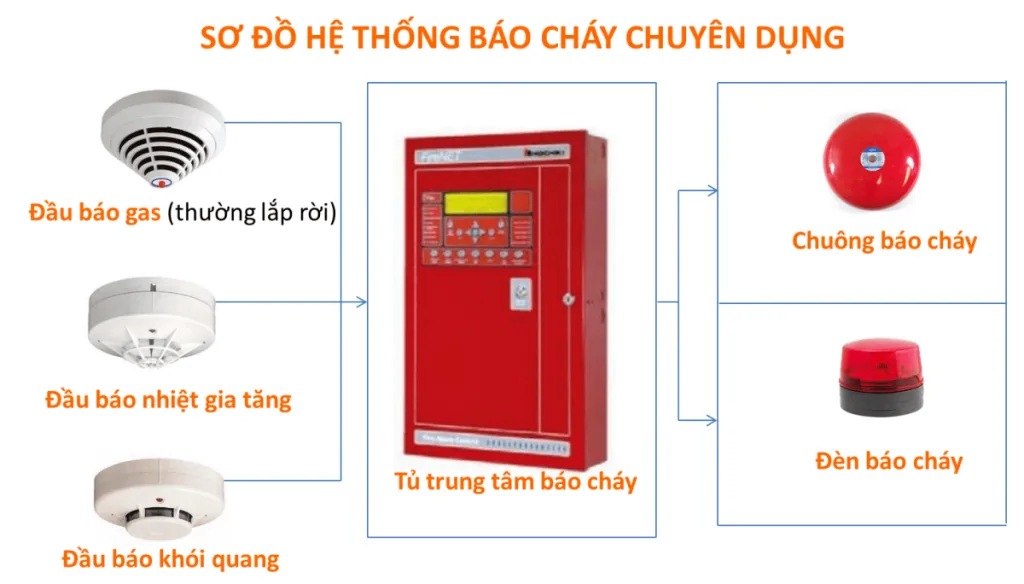

Hệ thống báo cháy tự động là hệ thống thiết bị tự động phát hiện và thông báo địa điểm cháy (theo tiêu chuẩn Việt Nam TCVN 5738-2001). Hệ thống báo cháy tự động bao gồm: Trung tâm báo cháy, các đầu báo cháy, (tổ hợp chuông, đèn, nút ấn) và các thiết bị ngoại vi khác…

Hệ thống báo cháy tự động
Hệ thống báo cháy tự động


1.2. Nhiệm vụ Hệ thống báo cháy tự động
Tự động phát hiện ra cháy một cách nhanh chóng, chính xác và kịp thời trong vùng hệ thống đang bảo vệ.
Tự động phát ra các tín hiệu báo động, chỉ thị và các tín hiệu điều khiển các thiết bị ngoại vi của hệ thống báo cháy tự động nhằm thực hiện một nhiệm vụ cụ thể nào đó.
Đặc biệt, với hệ thống báo cháy tự động sử dụng đầu báo cháy khói thì nó còn có nhiệm vụ quan trọng hơn là “cảnh báo”, tức là phát hiện và thông báo sự sắp cháy, sự cháy âm ỉ chưa có ngọn lửa.
1.3. Phân loại Hệ thống báo cháy tự động
* Phân loại hệ thống báo cháy tự động theo nguyên lý làm việc của đầu báo cháy có:
– Hệ thống báo cháy tự động sử dụng đầu báo cháy khói: là hệ thống báo cháy tự động làm việc dựa vào nguyên lý làm việc của đầu báo cháy khói. Hệ thống này chủ yếu phát hiện ra sự gia tăng nồng độ khói ở trong khu vực bảo vệ.
– Hệ thống báo cháy tự động sử dụng đầu báo cháy nhiệt: là hệ thống báo cháy tự động làm việc dựa theo nguyên lý làm việc của đầu báo cháy nhiệt. Hệ thống này chủ yếu phát hiện ra sự thay đổi nhiệt độ ở trong khu vực bảo vệ.
– Hệ thống báo cháy tự động sử dụng đầu báo cháy ánh sáng (lửa): làm việc dựa vào nguyên lý làm việc của đầu báo cháy lửa. Hệ thống này chủ yếu phát hiện ra nồng độ tăng cường ánh sáng của ngọn lửa trong khu vực bảo vệ.
– Hệ thống báo cháy tự động sử dụng đầu báo cháy hỗn hợp: là hệ thống làm việc dựa trên nguyên lý làm việc của đầu báo cháy hỗn hợp như: đầu báo cháy nhiệt và khói; đầu báo cháy nhiệt và lửa. Hệ thống này chủ yếu phát hiện ra sự thay đổi các yếu tố môi trường trong khu vực bảo vệ.
* Phân loại hệ thống báo cháy tự động theo đặc điểm kỹ thuật của hệ thống báo cháy.
– Hệ thống báo cháy tự động theo vùng (hệ thống báo cháy tự động thường) : (hệ thống báo cháy tự động thông thường – Couventional fire alarm system): là hệ thống báo cháy tự động có chức năng báo cháy tới một khu vực, một địa điểm (có thể có một hoặc nhiều đầu báo cháy). Diện tích bảo vệ của một khu vực có thể từ vài chục đến 2000 m2 (tuỳ thuộc đặc điểm khu vực đó).
– Hệ thống báo cháy tự động theo địa chỉ: (Addressable fire alarm system) : là hệ thống báo cháy tự động có khả năng báo cháy chính xác đến từng vị trí từng đầu báo riêng biệt (từng địa chỉ cụ thể). Diện tích bảo vệ của một địa chỉ báo cháy chỉ giới hạn trong khoảng vài chục mét vuông (tuỳ thuộc vào từng loại đầu báo cháy). Hệ thống báo cháy tự động thông minh: Với sự phát triển khoa học công nghệ, hệ thống báo cháy tự động theo địa chỉ đã phát triển thành hệ thống báo cháy thông minh (Intelligent fire alarm system). Đây là hệ thống báo cháy tự động ngoài chức năng báo cháy thông thường theo địa chỉ, nó còn có thể đo được một số thông số về môi trường của khu vực nơi lắp đặt đầu báo cháy như nhiệt độ, nồng độ khói,… và có thể thay đổi được ngưỡng tác động của đầu báo cháy theo yêu cầu của nhà thiết kế và lắp đặt. Trong thực tế thường dùng cách phân loại này.

thiết bị báo cháy
thiết bị báo cháy


2. NGUYÊN LÝ LÀM VIỆC CỦA HỆ THỐNG BÁO CHÁY TỰ ĐỘNG
2.1. Các trạng thái làm việc của hệ thống báo cháy tự động
+ Trạng thái thường trực (khi không có cháy)
+ Trạng thái báo cháy
+ Trạng thái sự cố
2.2. Nguyên lý làm việc
+ Bình thường toàn bộ hệ thống ở chế độ trực. ở chế độ này trung tâm báo cháy luôn có tín hiệu kiểm tra sự làm việc đến các thiết bị trong hệ thống đồng thời các đầu báo cháy địa chỉ, modul… cũng có tín hiệu hồi đáp về trung tâm. Định kỳ, theo thời gian (tuỳ đặt) trung tâm sẽ in tình trạng của hệ thống và thông tin về các thiết bị cần bảo dưỡng. Trong mạch luôn có dòng điện Io chạy qua.
+ Trong chế độ giám sát nếu trung tâm nhận được tín hiệu báo lỗi từ các thiết bị hoặc không nhận được tín hiệu hồi đáp từ các thiết bị thì trung tâm sẽ chuyển sang chế độ sự cố. Mọi thông tin về sự cố sẽ được hiển thị trên màn hình tinh thể lỏng LCD. Khi lỗi được khắc phục chế độ sự cố sẽ kết thúc và tự đưa hệ thống về chế độ giám sát bình thường.
+ Khi cháy xảy ra ở các khu vực bảo vệ, các yếu tố môi trường sự cháy (nhiệt độ, khói, ánh sáng) thay đổi sẽ tác động lên các đầu báo cháy. Khi các yếu tố này đạt tới ngưỡng làm việc thì các đầu báo cháy sẽ làm việc tạo ra tín hiệu truyền về trung tâm (gồm tín hiệu báo cháy và tín hiệu báo địa chỉ của thiết bị báo cháy). Tại trung tâm báo cháy sẽ diễn ra các hoạt động xử lý tín hiệu truyền về theo chương trình đã cài đặt để đưa ra tín hiệu thông báo khu vực xảy ra cháy qua loa trung tâm và màn hình tinh thể lỏng LCD. Đồng thời các thiết bị ngoại vi tương ứng sẽ kích hoạt để phát tín hiệu báo động cháy và thực hiện các nhiệm vụ đã đề ra.
+ Trong trường hợp trung tâm báo cháy có cài đặt thêm chức năng giám sát các thiết bị khác thì khi có sự có thay đổi về trạng thái của thiết bị (Ví dụ: bơm chữa cháy hoạt động, công tắc dòng chảy hoạt động…) thì hệ thống sẽ chuyển sang thông báo thiết bị cần giám sát thay đổi trạng thái. Thông tin về sự thay đổi này sẽ hiển thị trên màn hình tinh thể lòng của trung tâm. Chế độ này cũng sẽ tự kết thúc nếu các thiết bị cần giám sát trở về vị trí bình thường.
2.3. Yêu cầu kỹ thuật hệ thống báo cháy tự động
Theo tiêu chuẩn Việt Nam TCVN 5738 – 2001 “Hệ thống báo cháy tự động – Yêu cầu thiết kế” có quy định HT BCTĐ phải đáp ứng các yêu cầu sau:
+ Phát hiện cháy nhanh chóng theo chức năng đã được đề ra.
+ Chuyển tín hiệu cháy thành tín hiệu báo động rõ ràng để những người xung quanh có thể thực hiện ngay những biện pháp thích hợp.
+ Có khả năng chống nhiễu tốt (nhiễu thường xảy ra khi dây dẫn tín hiệu nằm trong vùng có điện trường mạnh hoặc khi dây dẫn đặt cạnh dây điện). Như vậy để chống nhiễu có thể sử dụng dây tín chống nhiễu hoặc dây tín hiệu thông thường nhưng phải được đi trong ống kim loại.
+ Báo hiệu nhanh chóng và rõ ràng mọi trường hợp sự cố của hệ thống.
+ Không bị tê liệt một phần hay toàn bộ do cháy gây ra trước khi phát hiện ra cháy .
+ Hệ thống phải hoạt động liên tục trong mọi điều kiện (nguồn AC, DC)
+ Việc lắp đặt các đầu báo cháy với trung tâm báo cháy phải chú ý đến sự phù hợp của hệ thống (Điện áp cấp cho đầu báo cháy, dạng tín hiệu báo cháy, phương pháp phát hiện ra sự cố…).
+ Hệ thống báo cháy phải đảm bảo độ tin cậy. Hệ thống này phải thực hiện đầy đủ các chức năng đã được đề ra mà không xảy ra sai sót .
+ Những tác động bên ngoài gây ra sự cố cho một bộ phận của hệ thống không được gây ra những sự cố tiếp trong hệ thống.
+ Hệ thống báo cháy tự động ngoài đáp ứng những yêu cầu trên thì các bộ phận của hệ thống cũng cần phải đáp ứng những yêu cầu riêng của nó theo đúng như tiêu chuẩn đã đề ra.

Hệ thống báo cháy tự động
Hệ thống báo cháy tự động


3. ĐẦU BÁO CHÁY
3.1. Khái niệm – nhiệm vụ của đầu báo cháy
3.2. Khái niệm
Đầu báo cháy là thiết bị cảm biến nhạy cảm với sự thay đổi của các yếu tố môi trường khi cháy như nhiệt độ, ánh sáng, nồng độ khói, để tạo ra các tín hiệu truyền về trung tâm khi giá trị của các yếu tố môi trường đạt một giá trị nhất định (ngưỡng).
3.3. Nhiệm vụ của đầu báo cháy
Đầu báo cháy có nhiệm vụ : tạo ra tín hiệu điện để truyền về trung tâm khi các yếu tố của môi trường xung quanh đầu báo đạt 1 giá trị nhất định. Có thể coi đầu báo cháy như 1 thiết bị giao tiếp giữa các yếu tố môi trường của sự cháy với hệ thống tự động báo cháy.
Đầu báo cháy chỉ thực hiện được nhiệm vụ của mình khi các yếu tố môi trường của sự cháy nằm trong diện tích bảo vệ của nó đạt đến ngưỡng làm việc.
Tín hiệu điện mà đầu báo háy tạo ra chủ yếu dưới 2 dạng chính :
– Tín hiệu đóng hoặc mở tiếp điểm .
– Tín hiệu biến thiên đột ngột về giá trị của dòng điện .
Tuỳ thuộc vào từng loại đầu báo cháy mà tín hiệu điện nó tạo ra là khác nhau.
4. PHÂN LOẠI ĐẦU BÁO CHÁY
4.1. Theo nguyên lý làm việc của đầu báo cháy : chia thành 4 loại:
– Đầu báo cháy nhiệt: Hoạt động dựa trên sự biến đổi của yếu tố nhiệt độ.
– Đầu báo cháy khói: Hoạt động dựa trên sự biến đổi nồng độ khói.
– Đầu báo cháy lửa: Nhạy cảm với ánh sáng (ánh lửa).
– Đầu báo cháy hỗn hợp: Hoạt động dựa trên sự biến đổi của 2 trong 3 yếu tố trên.
4.2. Phân loại theo điều kiện cung cấp năng lượng: chia thành 2 loại:
– Đầu báo cháy chủ động: Không cần cung cấp năng lượng cho đầu báo, nó vẫn hoạt động.
– Đầu báo cháy thụ động: Thường xuyên phải cung cấp năng lượng cho đầu báo.
4.3. Phân loại theo đặc điểm kỹ thuật
– Đầu báo cháy thường: Thường dùng cho hệ thống báo cháy theo vùng.
– Đầu báo cháy địa chỉ: Thường dùng cho hệ thống báo cháy địa chỉ.
4.4. Phân loại theo chế độ hoạt động
– Đầu báo cháy cực đại.
– Đầu báo cháy vi sai.
– Đầu báo cháy cực đại – vi sai.
5. CẤU TẠO NGUYÊN LÝ LÀM VIỆC CỦA ĐẦU BÁO CHÁY
5.1. Cấu tạo:
Tuỳ thuộc vào từng loại đầu báo cháy, vào nguyên lý làm việc, mà các đầu báo cháy có cấu tạo khác nhau. Nhưng nhìn chung đầu báo cháy bao gồm các bộ phận sau đây:
+ Bộ phận cảm biến : Đây là bộ phận quan trọng nhất của đầu báo cháy. Nó cảm nhận được sự thay đổi của các yếu tố môi trường và biến đổi sự thay đổi đó thành dạng tín hiệu điện khi các yếu tố này đạt đến 1 giá trị thích hợp đã được cài đặt sẵn. Với mỗi loại đầu báo cháy khác nhau thì bộ phận cảm biến là khác nhau.
+ Bộ phận mạch tín hiệu: là một mạch điện tử có nhiệm vụ truyền tín hiệu từ bộ phận cảm biến ra ngoài thiết bị truyền dẫn.
+ Vỏ – đế : là bộ phận bảo vệ và cố định đầu báo cháy ở khu vực cần bảo vệ.
5.2. Nguyên lý chung Hệ thống báo cháy tự động:
Khi xảy ra cháy các yếu tố môi trường sẽ bị thay đổi. Các yếu tố này sẽ tác động lên đầu báo cháy và đầu báo cháy làm việc tạo ra tín hiệu điện truyền về trung tâm.
